Description
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien

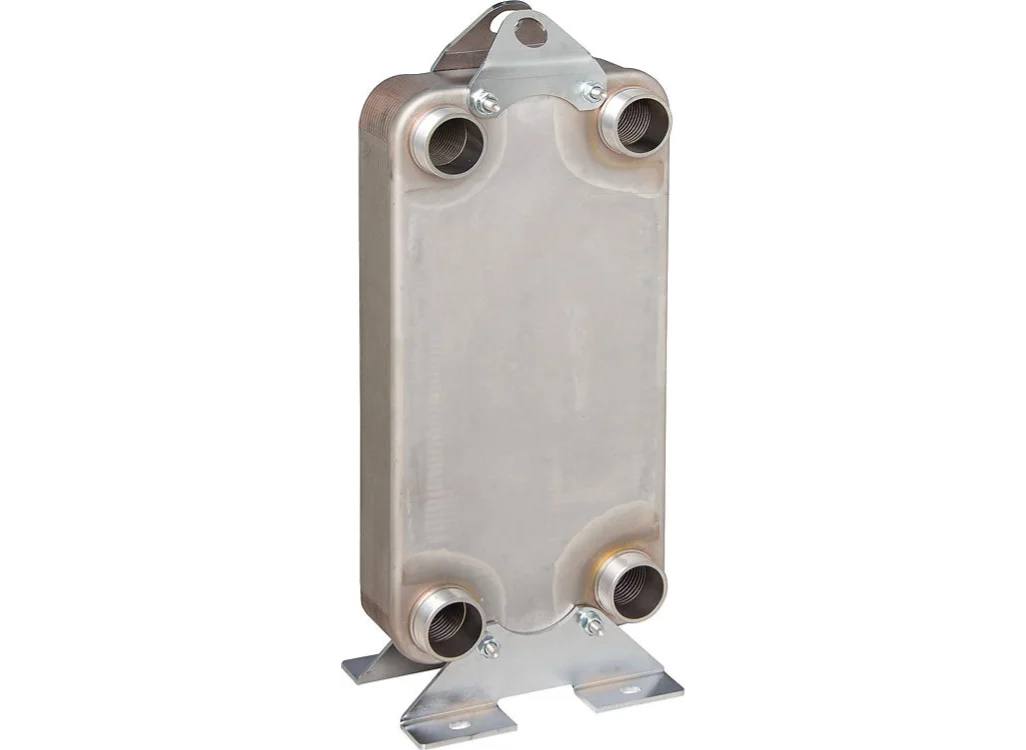

• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Anschluss:
– bis DN 40 (1 1/2″) flachdichtend
– ab DN 50 (2″) gewindedichtend
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
|
Achsmaß [mm]: |
439 |
|---|---|
|
Maß H [mm]: |
78 |
|
Maß A [mm]: |
265 |
|
Maß B [mm]: |
177 |
|
Maß C [mm]: |
530 |
|
Maß D [mm]: |
439 |
|
Material: |
rostfreier Stahl |
|
Ausführung: |
gelötet |
|
Leistung [kW]: |
100 — 850 |
|
Max. Arbeitsdruck [bar]: |
30 |
|
Max. Vorlauftemperatur [°C]: |
200 |
|
Höhe [mm]: |
530 |
|
Breite [mm]: |
265 |
|
Tiefe [mm]: |
78 |
|
Abstand der Anschlüsse von Mitte zu Mitte [mm]: |
177 |
|
Anzahl Platten: |
30 |
|
Primärer Anschluss: |
Außengewinde |
|
Nenninnendurchmesser primär: |
2 Zoll (50) |
|
Anschluss Sekundär: |
Außengewinde |
|
Nenninnendurchmesser Sekundär: |
2 Zoll (50) |
|
Geeignet für Dämmschale: |
Ja |
|
*Wärmeleistungsbereich [KW]: |
100-850 |
|
Typ/Plattenzahl: |
85/30 |
|
Anschluss: |
4 x DN 50 (G 2″) |
|
Maß A [mm]: |
265 |
|
Maß B [mm]: |
177 |
|
Maß C [mm]: |
530 |
|
Maß D [mm] Einstiegsbreite: |
439 |
|
Maß h [mm]: |
78 |
|
Marke: |
ZILMET® |
|
Hersteller Art-Nr.: |
17W6003004 |
